机型电机映射
官网英文原文地址：
http://dev.px4.io/airframes-motor-map.html
下面的电机映射指明'MAIN'输出口和电机的连接关系，同时也给出了螺旋桨的旋转方向。
四旋翼X型布局

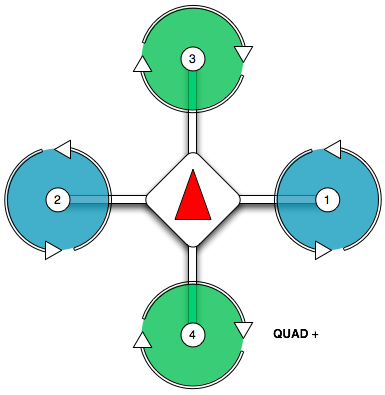

四旋翼+型布局

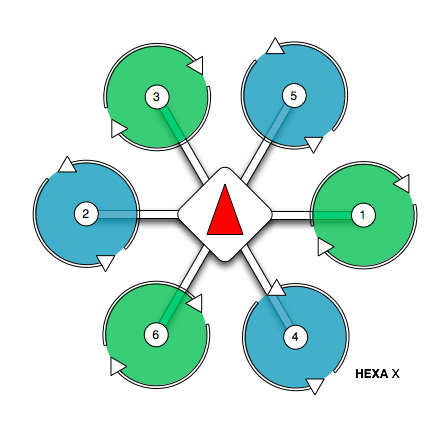

六旋翼X型布局
六旋翼+型布局

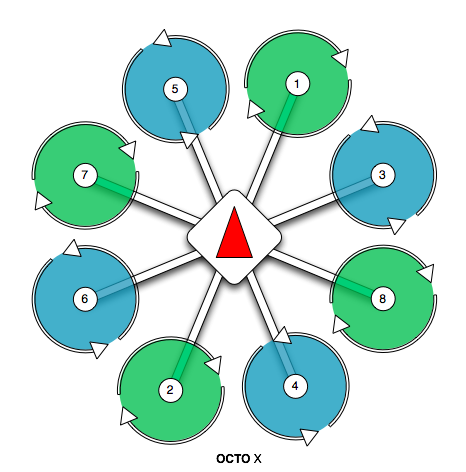

八旋翼X型布局

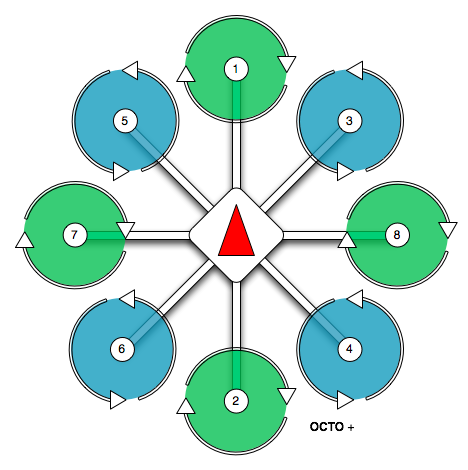

八旋翼+型布局
