PWM限制状态机

官网英文原文地址：http://dev.px4.io/concept-pwm_limit.html

[PWM限制状态机]根据解锁前和解锁后的输入控制PWM输出，并提供'armed'置1和解锁信号生效之间的延迟来延缓油门上升。

快速概要

输入

• armed: 置1使能诸如旋转螺旋桨的危险行为。
• pre-armed: 置1使能诸如移动控制面的良性行为。
  • 这个输入覆盖当前状态。
  • pre-aremd置1无视当前状态，立即强制转移到状态ON，值0则回复到当前状态。

状态

• INIT和OFF

  • pwm输出值设定为未解锁值。

• RAMP

  • pwm输出值从未解锁值上升到最小值。

• ON

  • pwm输出值根据控制量设定。

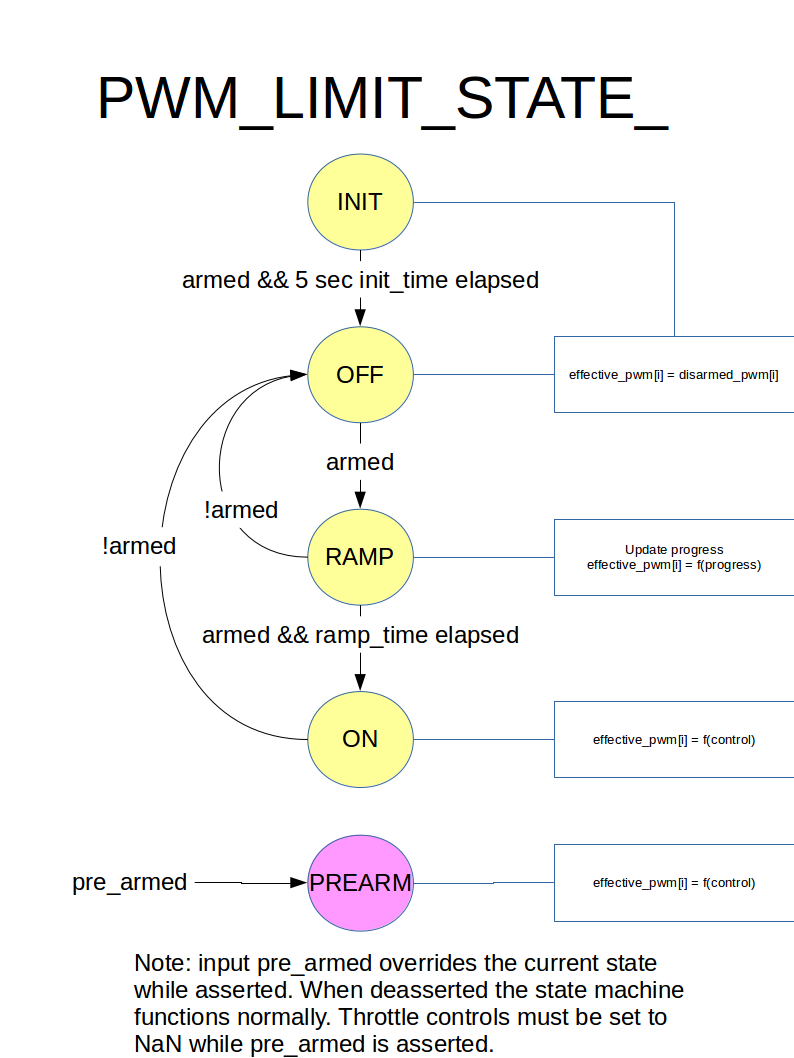

状态转移图
